【JTG 3410-2025新規范】T0719瀝青混合料車轍試驗：驗證高溫抗車轍性能

JTG E20-2011 T0719-2011：
- 標準試件尺寸為長300mm×寬300mm×厚50~100mm，現場切割板塊試件尺寸根據現場面層實際情況確定。
- 一組試件數量為3個。

JTG 3410-2025 T0719-2025：
- 標準試件尺寸調整為長300mm×寬300mm×厚50~150mm；現場切割板塊試件尺寸為寬150mm×長300mm×厚40~150mm，厚度范圍更靈活。
- 試件數量：一組不少于3個；若預測動穩定度≥6000次/mm，一組宜不少于5個，針對高穩定性混合料提出更高要求。

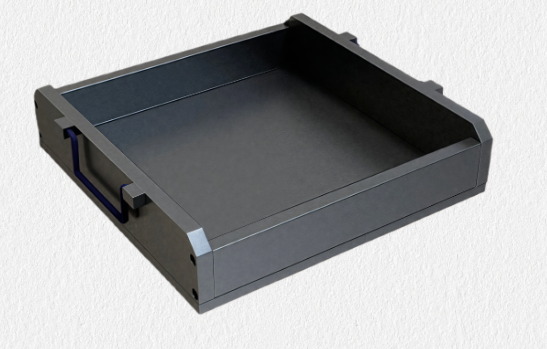

- 新增試件成型與處理細節：可采用瀝青混合料試件成型機（輪碾法）成型多種尺寸試件；試件表面需平整，最大間隙不超過規定限值，若不平或高度不夠，應調整墊高并用石膏等固定；且試模規定具體尺寸，統一安裝尺寸要求

JTG E20-2011 T0719-2011：
- 對車轍試驗機的要求主要為加載輪接地壓強0.7MPa±0.05MPa，行走速率42次/min±1次/min。

-  常規試驗溫度為60℃±1℃。
- 未明確設備的數據采集與處理等細節要求。
JTG 3410-2025 T0719-2025：

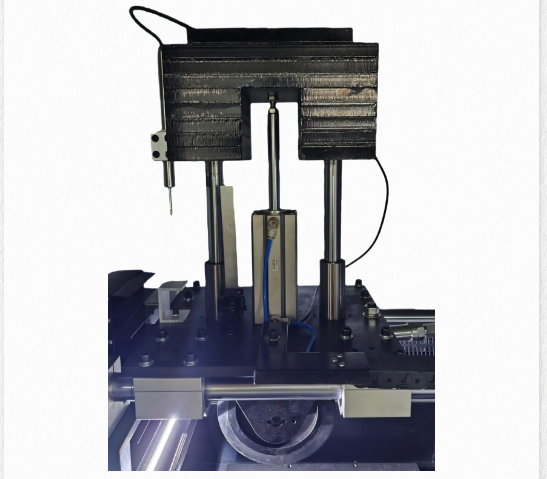

- 車轍試驗機加載機構明確由配重、傳力桿、升降導入機構等組成，標準載荷需達到780N±20N（對應接地壓強0.7MPa）。
- 新增控溫功能要求：設備需升溫至試驗所需溫度（標準車轍試驗溫度為60℃），對于稀釋瀝青混合料試件，試驗溫度可為40℃±0.5℃并保持恒溫，恒溫室溫度控制精度為試驗溫度±1℃。
- 強化數據采集與處理能力：要求自動連續采集車轍變形量和溫度，記錄變形量-加載次數曲線和溫度-加載次數曲線；按規程要求采用7個位置的變形量取算術平均值作為一次往返的變形量。
- 新增數據報告輸出要求，建議新設備應標配打印機，測試結果可實時打?。恢С?jǐn)?shù)據導出至U盤，部分設備需支持遠程控制儀器及實時數據上傳。

JTG E20-2011 T0719-2011：
- 動穩定度計算以變形量進入線性階段后的數據為準，未明確具體的取值區間。
- 結果評定主要以動穩定度是否符合規范要求作為判定依據。
JTG 3410-2025 T0719-2025：
- 對數據處理的細節要求更明確，規定采用7個位置的變形量取算術平均值作為一次往返的變形量，提高了數據的準確性。
- 新增對試驗結果的精度控制要求，進一步規范了結果評定的標準，確保試驗數據的可比性和可靠性。

JTG 3410-2025 T0719

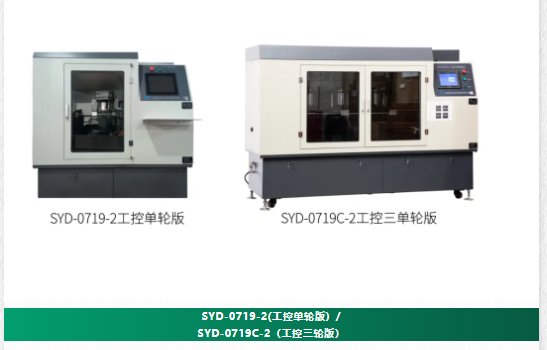

瀝青混合料車轍試驗儀介紹

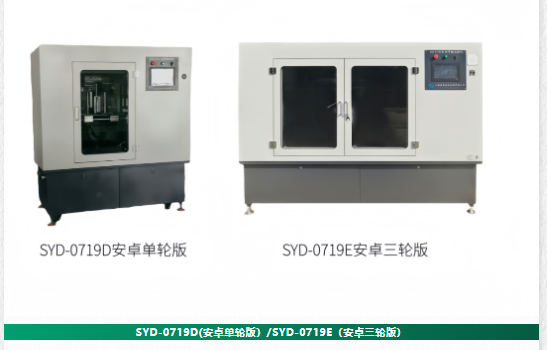

1.單輪結構（D型）或三輪獨立（E型）工作模式；具有自動檢測技術，能夠在輪壓為(0.7±0.03)MPa，總載荷780N±20N下進行車轍試驗。

2.碾輪的橡膠硬度滿足規范要求的 80IRHD±5IRHD（23℃時），保障數據的穩定性。

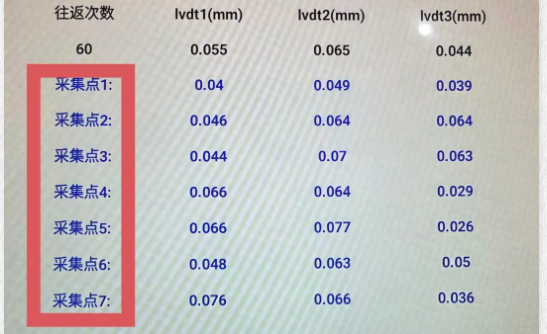

3.器配套LDVT傳感器，采用七點檢測模式；檢測精度高、速度快，測試結果準確 可靠。

4.試驗過程中能自動連續采集車轍變形量和溫度，并記錄車轍變形量-加載次數曲線、溫度-加載次數曲線，準確提供試驗數據。

5.配10.1英寸安卓智能屏，分辨率更高；采用品牌PLC處理器為控制核心，有效避免硬件故障；能存儲數據4GB，理論存儲試驗2萬以上。

6.安卓系統，可選配手機 APP 功能，實現人機交互體驗；配以無線網絡，便于系統升級、遠程控制、實現數據實時上傳。

7.試驗室采用外循環加熱、頂部風機及散熱孔空氣交流工作方式，確保試驗場溫度均勻、穩定。

8.儀器標配打印機，測試結果可自動打印。采用氣缸提升和下降碾壓輪，省去傳統搖把操作方式，提升試驗效率。
